声峰超声波手持焊接机模拟电箱(标准款)


发布者:声峰超声波   发布时间:2019/6/15 11:32:25

手持焊接机


整机特点 The features of the machine
适用于单点提、螺丝埋植,留接、切割布料等的加工的利器
·语用落国:广泛应用于打印耗材,玩具、日用品,通讯、电子,珠宝,钟表,铁路,航空等各行业,市场前广国,汽车门板应用尤为广泛

声峰超声波专注超声波塑焊机,超声波清洗机,超声波旋熔机,热焊机,热板机的研发、生产,销售。为客户提供专业服务,专业定制。联系电话:0756-8874271,欢迎联系我们



超声波手持焊接机-焊接视频

声峰超声波手持焊接机旧款

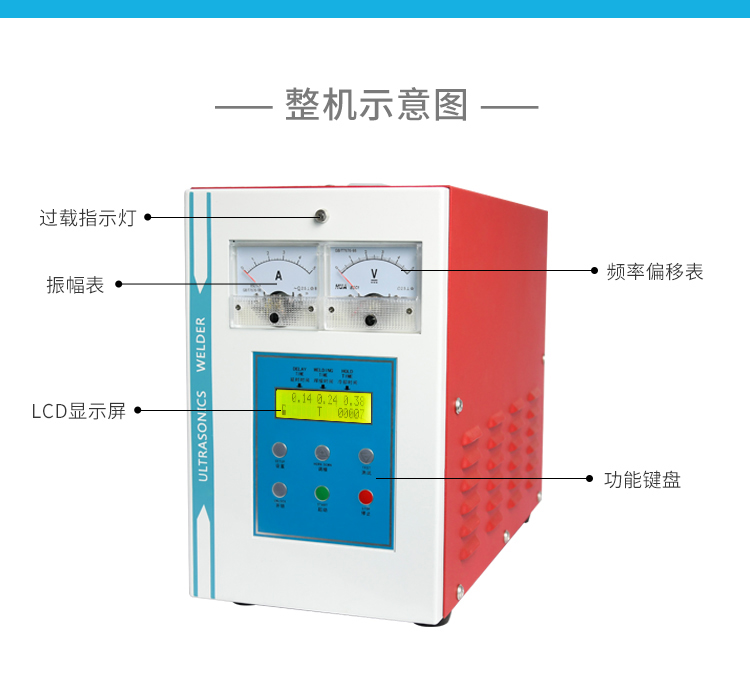

( - )手握式焊接机结构图

①过载指示           ②振幅表     ③LCD显示屏      ④功能键盘       ⑤频率偏移表        ⑥手握式直柄焊枪        ⑦手握式枪式焊枪


(一)、安装与调试


(-)、安装程序:

1、将焊本合上的航空插接入电結的航空 插座上并拧紧。

2、 检査电結后面的电源开关是否关闭。

3、连接电源线,接好地线.

4、将需要的焊头接入焊本合 ,将螺丝拧入

焊头一边拧紧,再将焊头与焊本合用螺

丝连接,并用扳手锁紧。

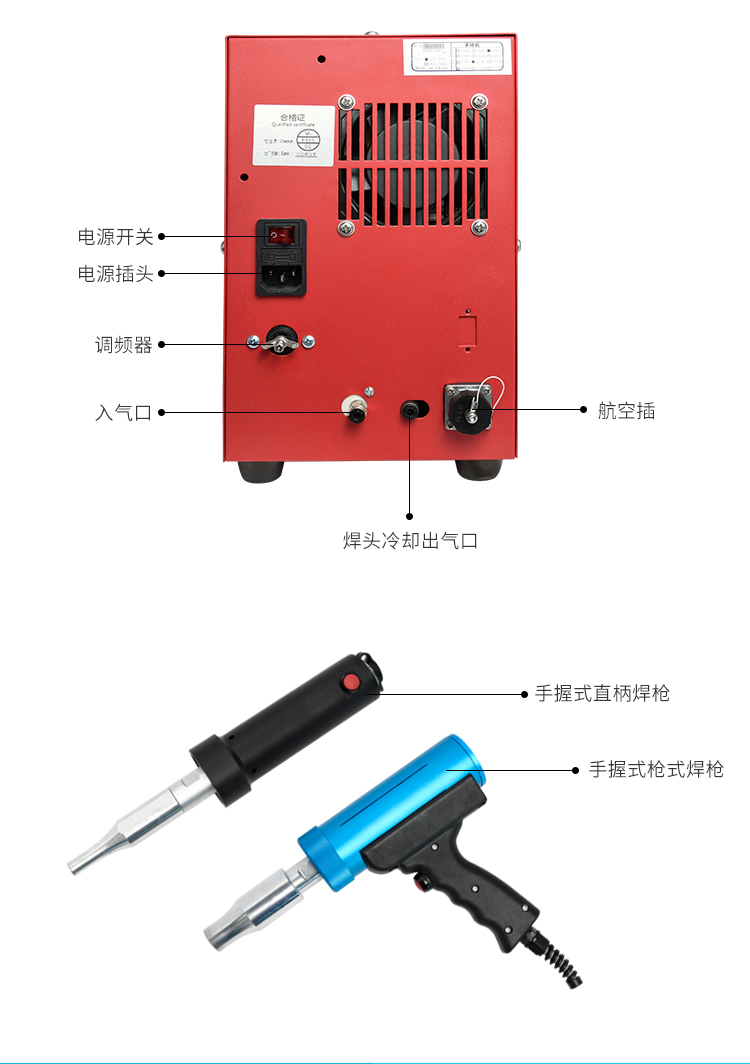

①航空插                ②电源开关     ③电源插头       ④焊头及螺丝⑤文旱头冷却出气口    ⑥入气口        ⑦信号线接头     ⑧调频器


(二)、超声波检测:

为了达到最佳的使用效果并能维护本机的性能,调整电結和换能系统的谐振,非常重要,,1、调i皆前,确保焊头与增幅器之间必须锁紧,调谐时,1l1早头不要接角11l其他物品;

2、打开电源开关,此时风扇开始转动,显示屏启动;

3、按一下开锁键开锁,并进入自动工作模式,再按一下进入连续运行测试模式;

4、按下超声波测试开关,并注视振幅表,如果电流超过30%或超过2A,则按下超声波

测试开关,时间要非常短,调整调频器,顺时针或逆时针旋转直到负载电流表指示在

最小位置,通常在5%~15%之间。  (示例在下页)

(三)、注意事项:

1、调整调频器,振幅表电流大小变化,并非表示功率输出大小,只表示电結与换能系统之

间谐振程度,电流越小,谐振越好。如果需较大振幅输出,可改变出力档位增幅器的品

种、大振幅'焊头、大功率机器;

1、不带负载空载时,表示谐振程度;带负載时,表示输出能量。

3、调谐时,如过载指示灯亮,应松开测试开关, 5秒钟之后调整调频器,再做超声波测试; 4、正确的调谐非常重要,如果无法达到正常的情况,请参照故障检测表,不可勉强使用,,以免损坏机器。

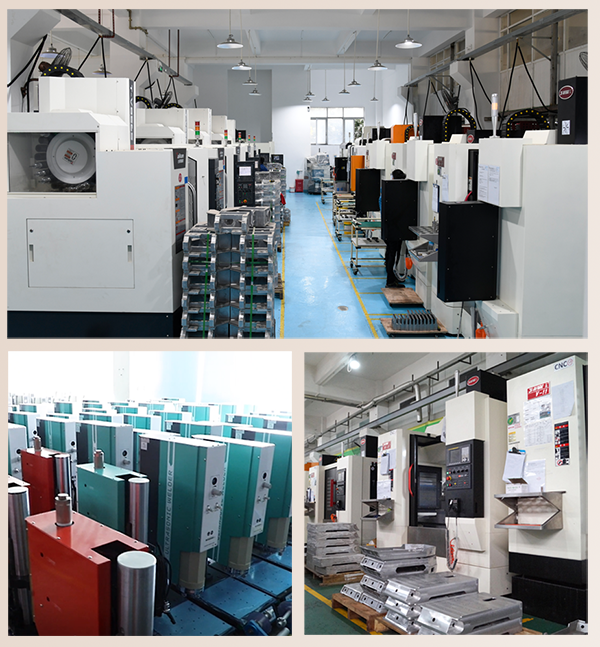

珠海声峰超声波,专注超声波塑焊20多年,旗下领有多个品牌;专业生产超声波塑焊机、旋转摩擦焊接机(旋熔机)、热板机、热焊机、清洗机、超声波工装夹具;设备达到行业欧日等领先品格,比进口机跟便宜,合用于医疗耗材、化妆品、汽车配件等行业热塑性塑胶的焊接,声峰公司拥有有70多台CNC加工设备,为客户供应中山超声波焊接机、江门超声波塑焊机、阳江超音波设备配件、佛山超声波清洗机等、根据厂家需求定制非标设备。
