口罩机超声波配套基本介绍:

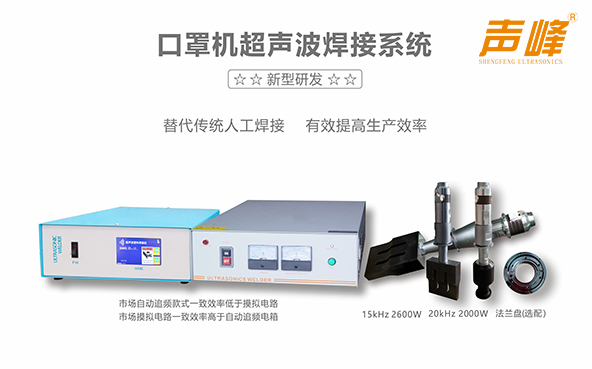

口罩机超声波配套由超声波发生器(超声波电箱)、超声波换能器、超声波焊头和法兰盘组成,是口罩机的核心机械振动的装置,可以用于口罩四周、鼻梁的焊接,以及耳线焊接。
配套分15kHz-2600W连续发震和20kHz-2000W间隙发震2种。
连续发震主要用于口罩片的焊接,间隙发震主要用于耳带线的焊接,一般1台口罩机需要5-6套超声波配套设备,1-2台连续发震(不同的设计需求不一样),4套间隙发震用于耳线的焊接。
四周焊
接(长边、短边)
457x453x157mm
420x320x110mm
一条一出二平面口罩生产线共需要5套超声波焊接系统:
长振型1套(四周焊接)
间振型4套(耳带焊接)
457x453x157mm
420x320x110mm
457x453x157mm
420x320x110mm
270x25mm
160x55mm
一条一出一N型口罩生产线共需要4套超声波焊接系统:
长振型1套(打片焊接)
间振型2套(耳带焊接)
间振型1套(封口焊接)
457x453x157mm
420x320x110mm
口罩类型
焊接位置说明
超声波焊接解决方案
类型
电箱规格

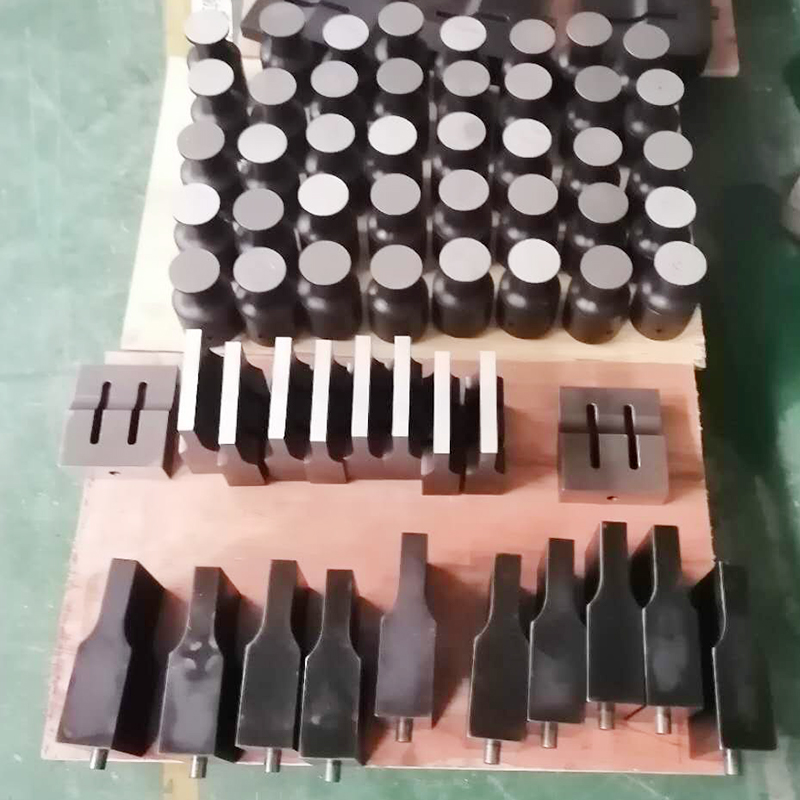

焊头(钢焊头)规格
配套数量
举例说明
平面型
15kHz长振型
110x25mm
1套
压耳带焊接
20kHz间振型
110x20mm
4套
N型
折叠V形浪(打片、封口焊接)
15kHz长振型
2套
压耳带焊接
20kHz间振型
∅77x∅85mm
2套
