超音波焊接是什么?

发布者:     发布时间:2019/5/30 9:37:32

超音波焊接是什么?

超音波焊接机是利用高频振动波传递到两个需焊接的物体表面,在加压的情况下,使两个物体表面相互摩擦而形成分子层之间的熔合。一般般来说,只要用电烙铁加热能融在一起的都能焊,

超音波焊接原理无非换能器的陶瓷晶片在其谐振频率点上发生伸缩运动,从外界看上去就是以特定频率(比如20Khz)让焊头在需焊接的胶件上撞击,在两块待焊胶件接触面上,由于声阻大从而发热融化。待声波停止时胶件冷却便使两个胶件在分子层面上熔接在一起。从这个焊接原理来说,需要用超声波焊接必须是热熔性物质。所以用电烙铁是可以初步看出能不能焊接的,加热对其没作用或者粉碎状态或者融化后不能粘合在一起也是不能焊的。

超声波焊接是通过超声波发生器将50/60赫兹电流转换成15、20、30或40 KHz 电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部,在该区域,振动能量被通过摩擦方式转换成热能,将塑料熔化。超声波不仅可以被用来焊接硬热塑性塑料,还可以加工织物和薄膜。

一套超音波焊接机系统的主要组件包括超声波发生器,换能器/变幅杆/焊头三联组,模具和机架 。

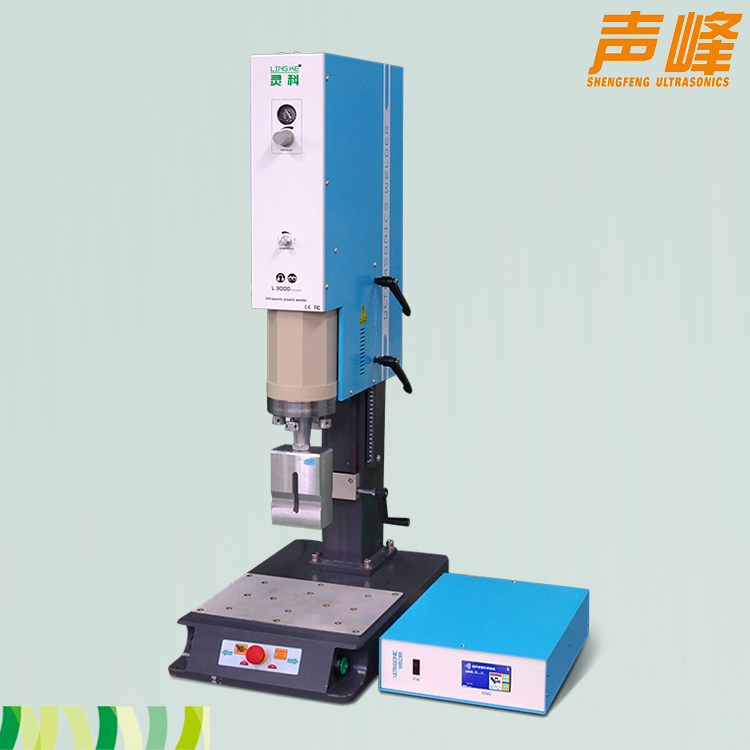

超音波焊接机

塑料焊接除了超音波焊接还有:

高周波焊 ——利用高频高压加于塑料两端再加上高压力,使塑料分子共振发热从而熔接。

热板焊——先将两个待焊件焊接面加热至溶胶状态,再将其加压合在一起,待冷却便完成焊接。

热熔焊——和烙铁烫塑料一个原理,无非是有了模具,可以一次准确的烫非常多个点位。一般用于埋植螺帽等。

旋熔焊(含定位旋熔)——适用于圆形的塑料产品焊接,通过高速旋转两个胶件,使接触面发热熔接。

激光焊——激光加热焊接面,从而溶胶焊接,适用于一边透明一边不透明的两个塑料(比如汽车灯)。

热风焊——吹高温热风时接触面融化,然后滚轮将焊件往后拉,适用于条型焊接(比如雨棚)。

震动摩擦焊——利用电磁原理,带动模具左右小距离搓动,胶件接触面受热熔接。设备昂贵,适用于大型胶件焊接。

诱导焊——(只讲塑料焊接)事先将闭合铁丝置于焊接面,利用涡流加热铁丝,烧红的铁丝融化胶件,冷却后完成熔接。
