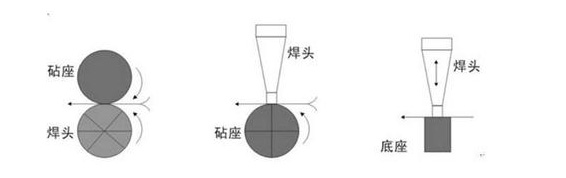

超声波焊接系统组成

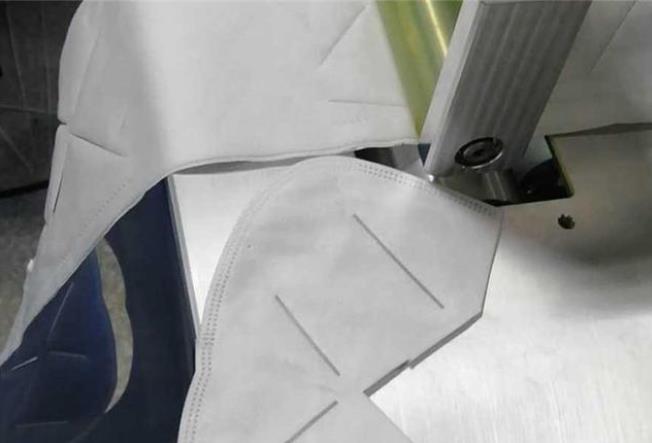

超声波焊接系统一般适用于自动设备，配合自动化装置完成连续焊接或往复焊接。超声波焊接系统一般包括：超声波发生器，超声波换能器、超声波焊接模具(焊头)，以及相关附件，例如固定支撑换能器的法兰盘，连接电缆线等。

超声波发生器又称超声波电源、超声波电箱，是一种能够提供高频电流的电子线路装置，配合超声波换能器可以产生超声波振动能量。超声波换能器的原理是利用压电陶瓷逆效应，在换能器加入适当的高频电流，就可以产生同频的机械振动。超声波发生器、超声波换能器、超声波焊头组成了一整套超声波振动装置。

超声波振动装置的三个部件必须达到共振才能够正常工作，不当的安装连接，不当的共振频率，不当的调节，都会造成系统异常，严重时会损坏系统。

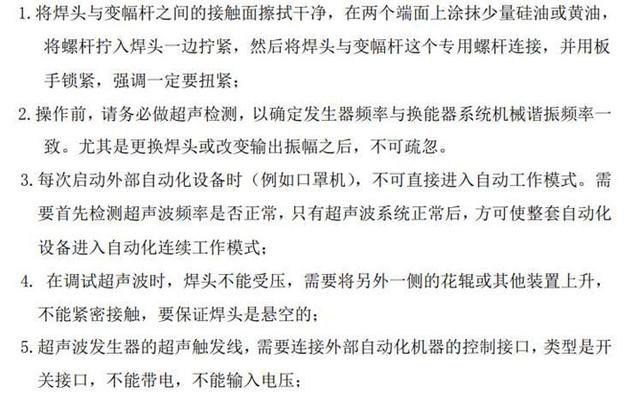

焊接机安装注意事项

系统调试方法

1、智能型超声波发生器调试介绍：

智能超声波发生器，能够一键自动识别系统频率。首先开启发生器的电源，按下频率扫描。20khz频率机型的频率在19.60-20.10之间， 15khz频率机型频率一般14.65-15.0之间，电流小于1A，即为正常;_智能超声波发生器的振幅在连续作业时一般不超过50%，不可太大。方可启动外部控制，实现自动化连续作业。

当系统出现过载报警，可能是下列原因：

1.超声波输出线开路;

2. 换能器损坏或者焊头损坏;

3. 焊头松动，长时间工作可能会造成松动;

4. 系统工作温度过高，需要加装鼓风机强制冷却;

5. 发生器电路自身故障;

2、模拟线路超声波发生器调试介绍：

在连接好所有的线缆和安装好超声波焊头后，打开超声波电源开关，瞬间按下(不超过1秒)超声波检测开关，同时观察超声波的电流负载表，如果小于1A，就说明频率异常，需要首先调节频率调节旋钮，即发生器面板左侧的小盒里的螺丝，左右旋转频率调节螺丝，并一次按下音波检测开关(注意不能按住不放)，直至使电流显示在1A以下，并且越小越好;调整调谐电感时，负载表电流大小变化，并非表示功率输出大小，只表示发生器与换能器能器系统谐振程度，(电流越小，谐振越好)。小盒内右侧是档位开关，可以调节超声波输出的功率，通常使用1-3挡。

如果过载指示灯点亮表示可能是下列问题：

1.频率调节不良;

2.发生器与换能器匹配不良;

3.发生器内部故障;

4.换能器故障;

5.超声波焊头损坏;

6.系统温度过高;

其它重要提示：

(1)每次开机使用都需要检测超声波频率，不能不去观察频率直接启动自动作业;

(2)：在空载时，负载表表示谐振程度;焊接时显示的，表示输出能量，焊接作业时通常会大约1A;

(3)：正确的调谐非常重要，如果无法达到正常情况，不可勉强使用，以免损坏机器。

(4)： 系统在工作时，发现有异响，尖叫，应立即停机检查。

(5)：防止温度过高，必须要控制温度，过高的温度会造成系统频率。异常，一定要加装鼓风机冷却。
