声峰超声波浅析关于辅助超声波焊接构造的设计（一）

发布者：发布时间：2022/8/10 15:19:20

今天声峰超声波厂家分享一下关于辅助超声波焊接构造的设计理念。

1、超声波焊接零件要预先定位

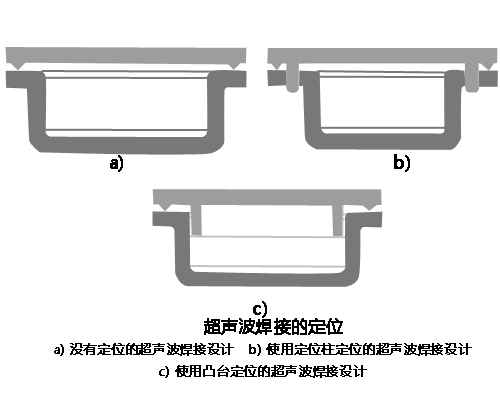

两个塑料件焊接面接触前，在零件间设计定位点以保障两个塑料件的正确定位，这有助于提升超声波焊接的产品质量及焊接精密度，定位点包含精准定位柱、孔、凸模和边等，如下图所示。

当然也是可以设计辅助工装夹具来定位，但从生产制造和安装的设计产品基础理论看来，使用辅助工装夹具的方法会造成生产成本提高，并不是一个理想的方式。

2、防止超声波焊接的零件构造较差而出现破裂
塑料件內部或外表层附着的突出或细微特征会因为超声波振动而破裂或掉落，根据下列方法可避免和解决这类问题：

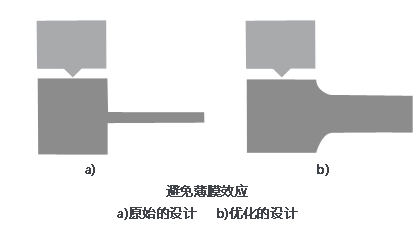

1)在细微特征与零件主体交叉的地区加一个大的R角（见下图)。
